小小傳感器 生活大不同
PIR（Passive Infra Red）是一種通過感應人體釋放出的紅外線，來探測人體占位和運動情況的技術。包括人體在內的每個溫暖物體都以紅外線輻射的形式輻射熱量，人眼看不到，只能由專門的電子設備檢測——PIR傳感器。
隨著PIR技術的不斷推廣普及，被應用在越來越多的領域，如紅外入侵，智能感應等。

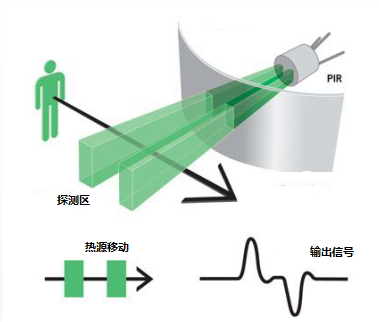

工作原理
PIR傳感器利用的正是熱釋電效應，它是一種溫度敏感傳感器。

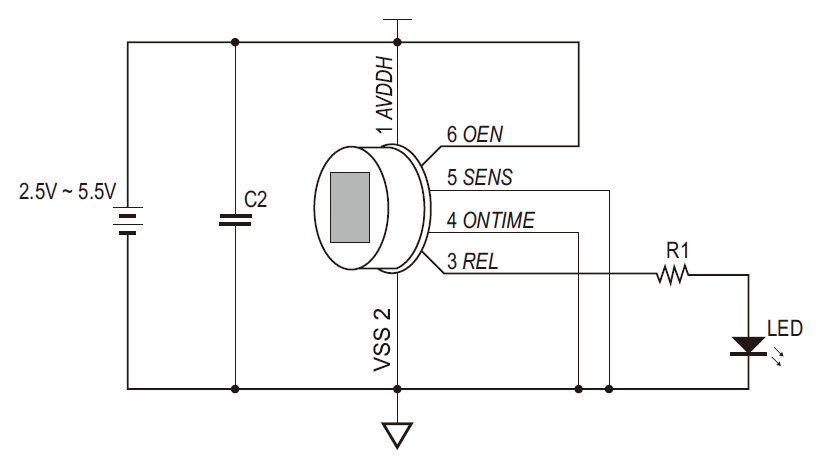

信號放大處理電路
JHM5001是一款為PIR傳感器設計的信號調理集成電路芯片。其工作原理是將PIR傳感器產生的微弱電荷進行放大，經過ADC轉換為16位數字信號，再經過數字濾波器進行處理，由算法單元判斷PIR信號的變化是否由外界人體運動所產生，并通過REL引腳輸出需要的數字信號。其實質就是將PIR的信號放大和處理電路集成為一顆專用的芯片。
關鍵特性
基于數字信號處理；
集成片上穩壓器，適合2.5V ~ 5.5V電源電壓；
低功耗，電流~30μA；
對射頻干擾不敏感；
具有調節靈敏度、導通時間的輸入引腳；
具有光線檢測輸入引腳，可防白光干擾；
具有開關或繼電器控制輸出引腳和LED控制輸出引腳；
通電后可瞬間穩定。
規格
裸Die；
DFN8封裝：便于TO、COB封裝；
SOP8封裝：直接使用模擬探頭，方便外部電路設計。

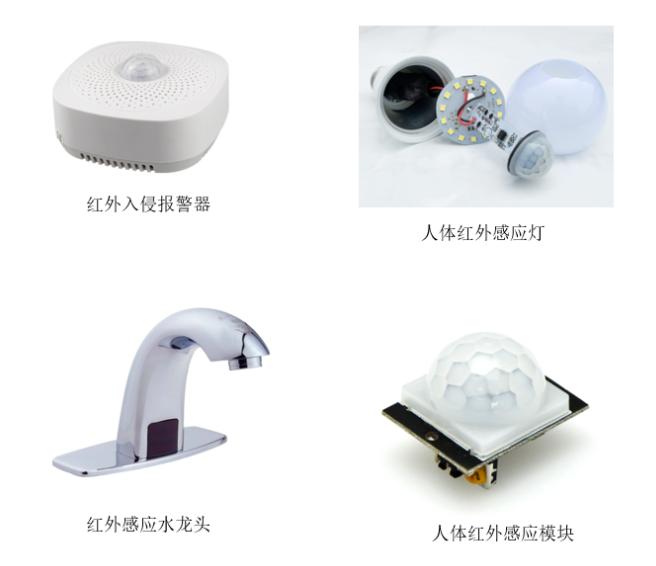

生活應用
在電子防盜、紅外探測領域中，PIR傳感器的應用非常廣泛，因其價格低廉、性能穩定而受到廣大用戶和專業人士的歡迎。未來，久好電子會拓展更多品類，滿足不同市場的多層次要求。
